ERCOLE - verricello orizzontale

ERCOLE - verricello orizzontale

Caratteristiche principali

  • disponibile con corpo in alluminio verniciato bianco
  • campana indipendente dal barbotin
  • sistema manuale di caduta libera della catena
  • sistema di recuoero manuale di emergenza
  • robusto motore elettrico
  • control box incluso nella confezione

ERCOLE - verricello orizzontale_photo-0
Per scegliere il verricello più adatto, occorre determinare se il prodotto avrà un uso normale o intensivo, per questo motivo abbiamo creato una tabella che vi fornirà indicazioni sul prodotto più adatto a voi. Lo schema è da ritenersi puramente indicativo, per la scelta definita vi preghiamo di rivolgervi ad un professinista del settore che vi saprà fornire tutta l'assistenza necessaria. Windlass Selection Tool

Codice Assorbimento di corrente (A) Barbotin per catena Flusso idraulico Pressione idraulica Velocità di recupero a carico (m/min) Velocità Max. di recupero Tiro Massimo Istantaneo Modello Tipo Tipo di motore Peso netto Tensione Tipo Carico di lavoro Massimo al sollevamento
220317 240 14 mm - - 12 m/min 20 m/min 4500 kg Tipo B 3500 W 200 kg 24 V con campana 1000
403614 240 14 mm - - 12 m/min 20 m/min 4500 kg Tipo C 3500 W 200 kg 24 V con campana 1000
403615 240 14 mm - - 12 m/min 20 m/min 4500 kg Tipo A 3500 W 200 kg 24 V con campana 1000
602509 - 14mm 40 lt/min 200 bar 14 m/min 14 m/min 5000 kg tipo A Hydraulic-11cc 180 kg - con campana 1200
602512 - 14mm 40 lt/min 200 bar 14 m/min 14 m/min 5000 kg tipo B Hydraulic-11cc 180 kg - con campana 1200
602515 - 14mm 40 lt/min 200 bar 14 m/min 14 m/min 5000 kg tipo C Hydraulic-11cc 180 kg - con campana 1200
File
Installation And User's Manual _ Ercole Horizontal Download
Lofrans' Capacità Olio Download
Specifiche Tecniche dei verricelli idraulici Lofrans Download
3D CAD Model ~ Ercole Horizontal type B without Upper Drum Download
Modello CAD 3D ~ Ercole orizzontale tipo A Download
Modello CAD 3D ~ Ercole orizzontale tipo B Download
Dima di foratura ~ Ercole orizzontale (dwg) Download
Dima di foratura ~ Ercole orizzontale (pdf) Download

Type A

Model A B E F G L M N
3500W 390 Ø150 230 705 160 230-250 390 340
Hydraulic 390 Ø150 230 705 160 230-250 390 340

Type B

Model A C D E F G H L M N
3500W 390 555 Ø125 230 705 160 230-250 230-250 390 340
Hydraulic 390 555 Ø125 230 705 160 230-250 230-250 390 340

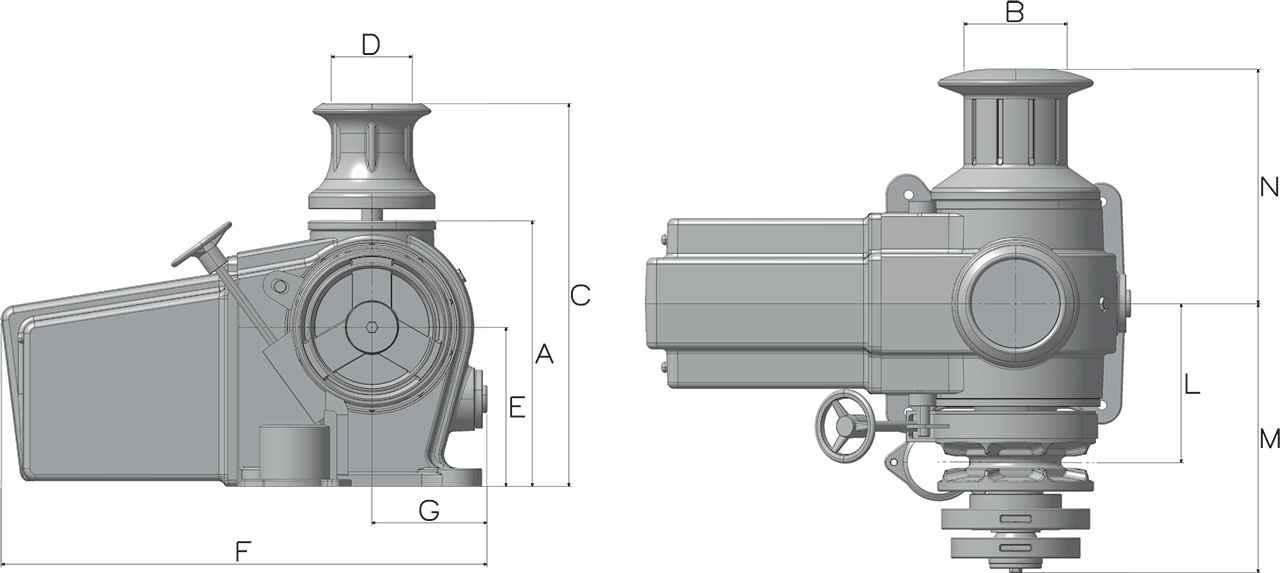

Type C

Model A B C D E F G L M N
2300W 390 Ø150 555 Ø125 230 705 170 230-250 390 339
Hydraulic 390 Ø150 555 Ø125 230 705 170 230-250 390 339
