SX5 - verricello verticale

SX5 - verricello verticale

Carateristiche principali

  • Base e campana in bronzo cromato di alta qualità
  • disponibile con o senza campana
  • Funzionamento della campana indipendente dal barbotin
  • barbotin adatto all'uso di cima e catena
  • sistema manuale di caduta libera della catena
  • provvisto di dispositivo tendicima
  • predisposizione al contametri di serie
  • motore elettrico robusto e stagno grado IP67
  • riduttore in alluinio anodizzato
  • Control Box incluso nella confezione

To select the proper anchor windlass, you must determine whether it's for a light or heavy use, so we have created a Windlass Selection Tool to help you. Please note that this tool offers recommendations; for your final windlass selection, your local distributor will be able to advise and assist you.


Codice Assorbimento di corrente (A) Barbotin per catena Flusso idraulico Pressione idraulica Velocità di recupero a carico (m/min) Velocità Max. di recupero Tiro Massimo Istantaneo Tipo di motore Peso netto Tensione Tipo Carico di lavoro Massimo al sollevamento
600089 210 12 mm, ISO 4565 13 mm, DIN 766 - - 17 m/min 33 m/min 2700 kg 3000 W 100 kg 24 V con campana 550
600091 210 14 mm - - 17 m/min 33 m/min 2700 kg 3000 W 100 kg 24 V con campana 550
602389 - 12 mm, ISO 4565 13 mm, DIN 766 32 lt/min 200 bar 21 m/min 21 m/min 2700 kg Hydraulic-8cc 85 kg - con campana 650
602390 - 14mm 32 lt/min 200 bar 21 m/min 21 m/min 2700 kg Hydraulic-8cc 85 kg - con campana 650
636296 760 12 mm, ISO 4565/ 13 mm, DIN 766 - - 17 33 2800 3000 w 100 24 Low Profile 760
636463 210 - - 17 m/min 33 m/min 2700 kg 3000 W 100 kg 24 V 550
File
Manuale di installazione ed uso ~ X5 Download
SX5 MANUAL Download
Vertical Windlasses_SX_Series_Brochure Download
Lofrans' Capacità Olio Download
Specifiche Tecniche dei verricelli idraulici Lofrans Download
3D CAD Model _ SX5 3000W_Low_Profile Download
3D CAD Model ~ SX5 3000W With Drum Download
3D CAD Model ~ SX5 Hydraulic With Drum Download
3D CAD Model ~ SX5_Hydraulic-8cc_Low_Profile Download
Dima di foratura ~ X5 (dwg) Download
SX5 DRILLING TEMPLATE Download

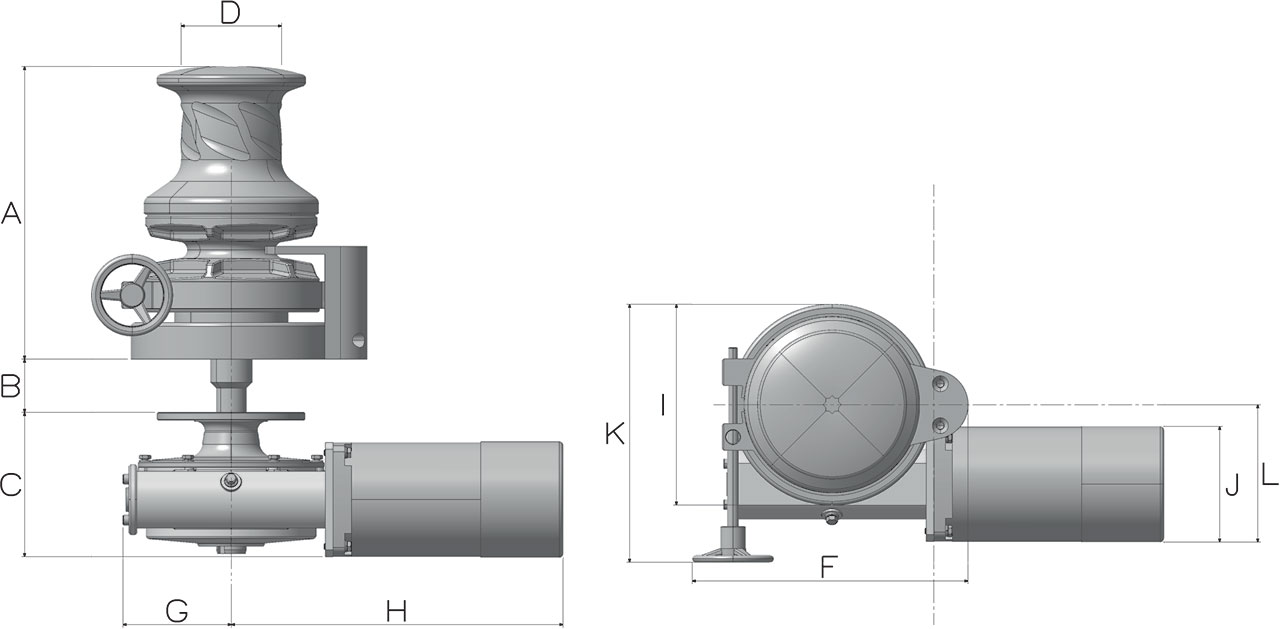

Model A B C D F G H I J K L
3000W 385 60-90 200 Ø132 365 152 449 264 Ø152 339 190

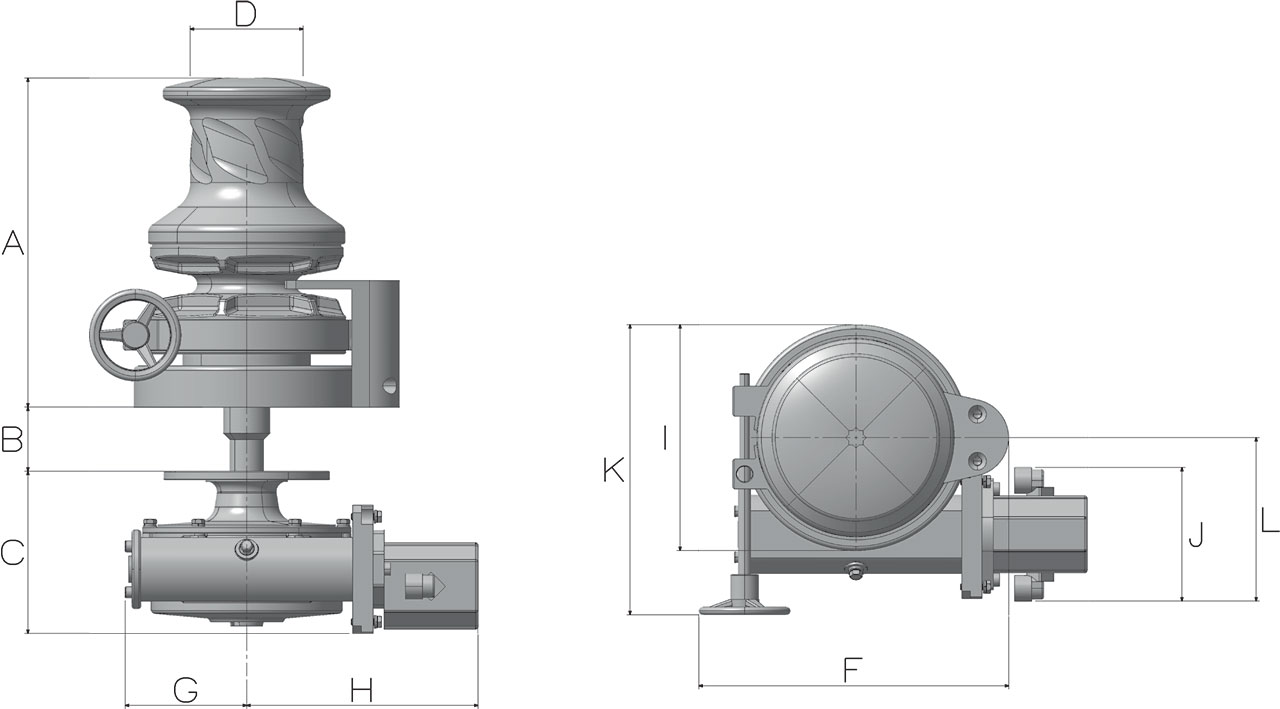

Model A B C D F G H I J K L
Hydraulic 8cc 385 60-90 190 Ø132 365 142 270 264 156 339 190

Hydraulic version dimensions
