X1 - verricello verticale

X1 - verricello verticale

Carateristiche principali

  • Base e campana in bronzo cromato di alta qualità
  • disponibile con o senza campana
  • Funzionamento della campana indipendente dal barbotin
  • barbotin adatto all'uso di cima e catena
  • sistema manuale di caduta libera della catena
  • provvisto di dispositivo tendicima
  • predisposizione al contametri di serie
  • motore elettrico robusto e stagno grado IP67
  • riduttore in alluinio anodizzato
  • Control Box incluso nella confezione

La serie di verricelli X è progettata per le barche a vela e motore di lunghezza compresa fra 6 e 27m. Per ogni modello sono previste diverse motorizzazioni. I modelli X2 ed X3 sono disponibili anche nelle versioni speciali in acciaio inox AISI 316L lucidato a specchio per una resistenza ancora maggiore alla corrosione.

Le caretteristiche principali della serie X sono:


Modelli di verricelli / Informazioni tecniche
Per scegliere il verricello più adatto, occorre determinare se il prodotto avrà un uso normale o intensivo, per questo motivo abbiamo creato una tabella che vi fornirà indicazioni sul prodotto più adatto a voi. Lo schema è da ritenersi puramente indicativo, per la scelta definita vi preghiamo di rivolgervi ad un professinista del settore che vi saprà fornire tutta l'assistenza necessaria. Windlass Selection Tool

Codice Interruttore magnetotermico Materiale Barbotin per catena Barbotin per cima Velocità di recupero a carico (m/min) Velocità Max. di recupero Tiro Massimo Istantaneo Tipo di motore Peso netto Tensione Tipo Assorbimento di corrente (A) Carico di lavoro Massimo al sollevamento
187269 187331 Bronzo cromato 9 mm, ISO 4565 DIN 766 12 mm, 3 legnoli 23 m/min 26 m/min 630 kg 500 W 11 kg 12 V basso profilo 75 95
187270 187331 Bronzo cromato 8 mm, ISO 4565 DIN 766 12 mm, 3 legnoli 23 m/min 26 m/min 630 kg 500 W 12 kg 12 V con campana 75 95
409557 187331 Alluminio anodizzato di tipo marino 6 mm, ISO 4565 DIN 766 10-12 mm, 3 legnoli 23 m/min 26 m/min 630 kg 500 W 10 kg 12 V basso profilo 75 95
409558 187331 Alluminio anodizzato di tipo marino 6 mm, ISO 4565 DIN 766 10-12 mm, 3 legnoli 23 m/min 26 m/min 630 kg 500 W 11 kg 12 V con campana 75 95
472880 187331 Bronzo cromato 6 mm, ISO 4565 DIN 766 10-12 mm, 3-strand 23 m/min 26 m/min 630 kg 500 W 11 kg 12 V basso profilo 75 95
472881 187331 Bronzo cromato 6 mm, ISO 4565 DIN 766 10-12 mm, 3-strand 23 m/min 26 m/min 630 kg 500 W 12 kg 12 V con campana 75 95
473002 187332 Bronzo cromato 8 mm, ISO 4565 DIN 766 12 mm, 3-strand 25 m/min 28 m/min 700 kg 700 W 13 kg 12 V basso profilo 80 100
473003 187332 Bronzo cromato 8 mm, ISO 4565 DIN 766 12 mm, 3-strand 25 m/min 28 m/min 700 kg 700 W 14 kg 12 V con campana 80 100
473207 187332 Bronzo cromato 6 mm, ISO 4565 DIN 766 10-12 mm, 3-legnoli 25 m/min 28 m/min 700 kg 700 W 14 kg 12 V con campana 80 100
473217 187332 Bronzo cromato 6 mm, ISO 4565 DIN 766 10-12 mm, 3-strand 25 m/min 28 m/min 700 kg 700 W 13 kg 12 V basso profilo 80 100
600092 187333 Bronzo cromato 8 mm, ISO 4565 DIN 766 12 mm, 3-legnoli 18 m/min 30 m/min 900 kg 1000 W 17 kg 12 V con campana 120 125
600093 187333 Bronzo cromato 8 mm, ISO 4565 DIN 766 12 mm, 3-legnoli 18 m/min 30 m/min 900 kg 1000 W 16 kg 12 V basso profilo 120 125
File
Manuale di installazione ed uso ~ X1 & X1 ALU Download
Lofrans' Capacità Olio Download
Modello CAD 3D ~ X1 basso profilo 1000W Download
Modello CAD 3D ~ X1 basso profilo 500-800W Download
Modello CAD 3D ~ X1 con campana 1000W Download
Modello CAD 3D ~ X1 con campana 500-800W Download
Dima di foratura ~ X1 (dwg) Download
Dima di foratura ~ X1 (pdf) Download

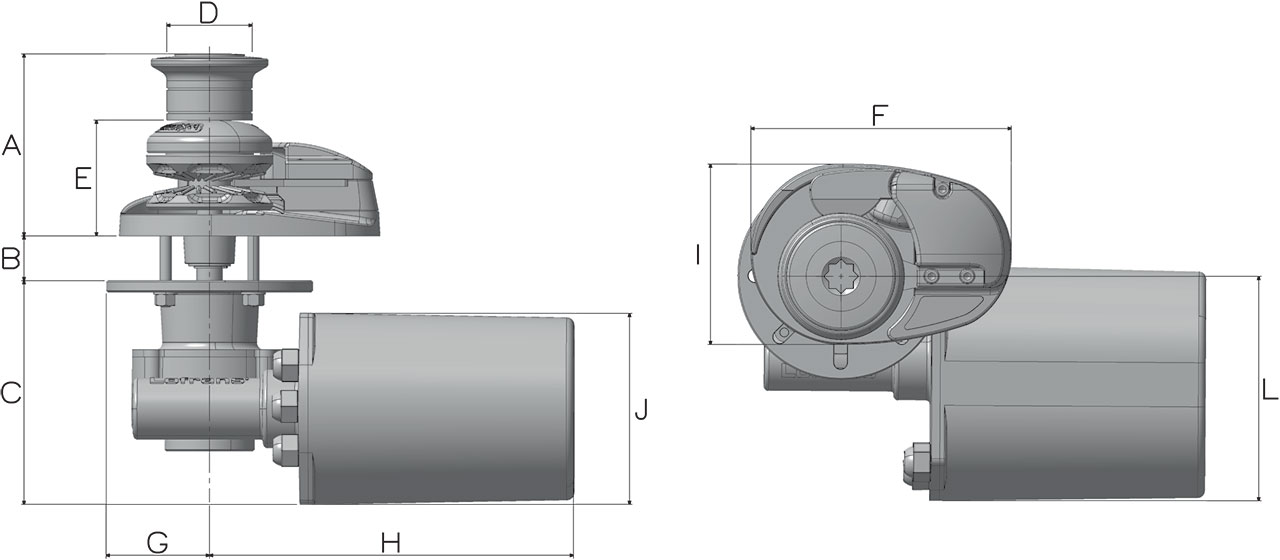

Model A B C D E* F G H I J L
500W 130 10-30 111 Ø60 84 183 56 236 127 105 132
700W 130 10-30 111 Ø60 84 183 56 236 127 105 132
1000W 130 10-30 150 Ø60 84 183 62 256 127 134 165

*Low Profile height dimensions
