SX3.5 - verricello verticale

SX3.5 - verricello verticale

Carateristiche principali

  • Base e campana in bronzo cromato di alta qualità
  • disponibile con o senza campana
  • Funzionamento della campana indipendente dal barbotin
  • barbotin adatto all'uso di cima e catena
  • sistema manuale di caduta libera della catena
  • provvisto di dispositivo tendicima
  • predisposizione al contametri di serie
  • motore elettrico robusto e stagno grado IP67
  • riduttore in alluinio anodizzato
  • Control Box incluso nella confezione


To select the proper anchor windlass, you must determine whether it's for a light or heavy use, so we have created a Windlass Selection Tool to help you. Please note that this tool offers recommendations; for your final windlass selection, your local distributor will be able to advise and assist you.

Modelli di verricelli / Informazioni tecniche


Codice Interruttore magnetotermico Barbotin per catena Velocità Max. di recupero Tiro Massimo Istantaneo Tipo di motore Peso netto Tensione Tipo Assorbimento di corrente (A) Carico di lavoro Massimo al sollevamento
600084 187334 10 mm, ISO 4565 37 m/min 1700 kg 1700 W 50 kg 12 V con campana 185 270
600085 187332 10 mm, ISO 4565 37 m/min 1700 kg 1700 W 50 kg 24 V con campana 95 270
600086 187334 12 mm, ISO 4565 13 mm, DIN 766 37 m/min 1700 kg 1700 W 50 kg 12 V con campana 185 270
600087 187332 12 mm, ISO 4565 13 mm, DIN 766 37 m/min 1700 kg 1700 W 50 kg 24 V con campana 95 270
600088 187333 12 mm, ISO 4565 13 mm, DIN 766 35 m/min 1900 kg 2300 W 60 kg 24 V con campana 180 330
600090 187333 14 mm 35 m/min 2000 kg 2700 W 60 kg 24 V con campana 210 400
602372 187333 10 mm, ISO 4565 35 m/min 1900 kg 2300 W 58 kg 24 V With Drum 180 330
635984 187334 12 mm, ISO 4565 13 mm, DIN 766 37 m/min 1700 kg 1700 W 48 kg 12 V basso profilo 185 270
635985 187332 12 mm, ISO 4565 13 mm, DIN 766 37 m/min 1700 kg 1700 W 48 kg 24 V basso profilo 95 270
635986 187333 12 mm, ISO 4565 13 mm, DIN 766 35 m/min 1900 kg 2300 W 58 kg 24 V basso profilo 180 330
636099 187333 12 mm, ISO 4565 / 13mm, DIN 766 35 m/min 2000 kg 2700 W 60 kg 24 V Low Profile 210 400
636208 - 14 mm 16 m/min 2500 kg Hydraulic - 8cc 60 kg - Low Profile - 650
File
Manuale di installazione ed uso ~ X3.5 Download
Vertical Windlasses_SX_Series_Brochure Download
Lofrans' Capacità Olio Download
Specifiche Tecniche dei verricelli idraulici Lofrans Download
3D CAD Model ~ SX3.5_1700W_Low_Profile Download
3D CAD Model ~ SX3.5_2300-2700W_Low_Profile Download
3D CAD Model ~ SX3.5_Hydraulic-8cc_Low_Profile Download
3D CAD Model ~ SX3.5_Hydraulic-8cc_With_Drum Download
3D CAD Model ~ X3.5 1700W With Drum Download
3D CAD Model ~ X3.5 2300-2700W With Drum Download
Dima di foratura ~ X3.5 (dwg) Download
Dima di foratura ~ X3.5 (pdf) Download

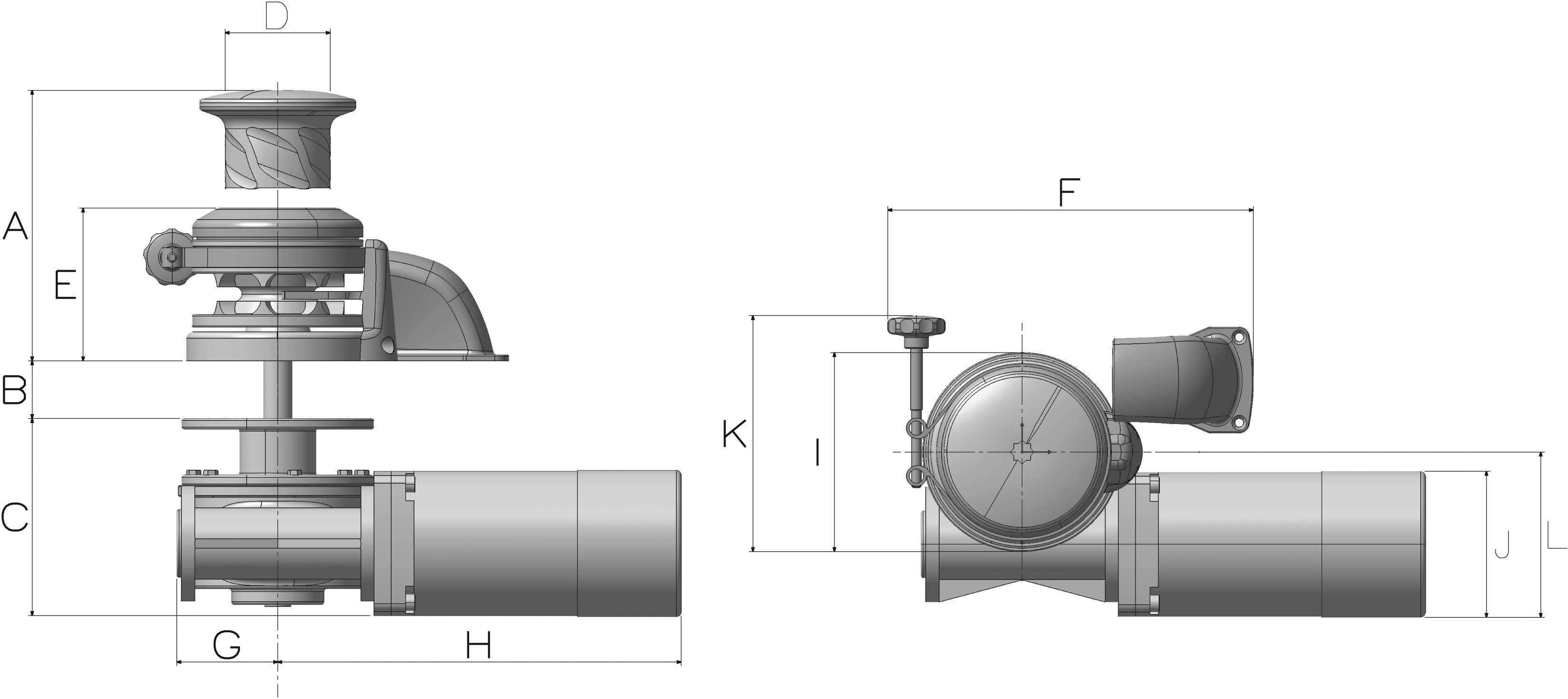

Model A B C D E* F G H I J K L
1700W 281 40-60 208 Ø110 160 380 80 300 Ø210 Ø127 236 140
2300W 281 40-110 208 Ø110 160 380 105 420 Ø210 Ø150 236 175
2700W 281 40-110 208 Ø110 160 380 105 420 Ø210 Ø150 236 175

*Low Profile height dimensions
